MODIFIKASI TUNER FM KE FREKUENSI BAWAH UNTUK NGEBRIK

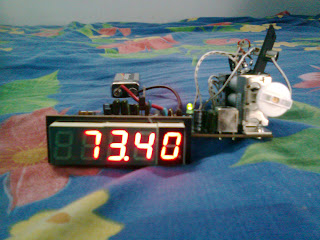

Kemarin saya membeli tuner fm digital merk genius saya membeli tuner tersebut dgn penuh perjuangan karena harus tawar menawar dg harga yg paling murah hehehehehehe ,akhirnya saya beli dgn harga Rp.80.000,00 adapun spesifikasi komponenya:

 @.tuner merk rayden
@.ic LC7265
@.IC LB3500
@.& IC LA1260



Setelah itu saya buka tunernya saya kopel dg kapasitor keramik bagian atas 7pf,tengah 15pf,bawah bisa 15-20pf,kan ada 3 tabung lilitan,trus saya kopel dg kapasitor tadi ,setelah itu pasang kembali tutup tunernya,sekarang nyalakan tuner fm nya ,trus atur bagian oscilatornya,tune hingga freq bawah.
Namun cara ini mempunyai kelemahan yaitu radio kita akan menangkap siaran broadcast 91,4 s.d 109,4 Mc padahal display kita tetap menunjukkan 76 sd 88 Mc.















Misalkan fo 80,7 Mc maka display counter 80,7 – 10,7 = 70 Mc, tetapi ingat bahwa radio juga menerima sinyal pada 80,7 + 10,7 = 91,4 Mc !! Walaupun pada rangkaian penala sudah di tune di 70 Mc, tetapi tetap saja terkena “frek bayangan” dari band broadcast karena kita tahu bahwa pemancar broadcast pastilah berdaya sangat besar, apalagi kalau stasiun radio berada dekat kita.
Lalu apa yang harus kita lakukan ?????
Satu satunya cara adalah membuat radio dengan fo lebih kecil dari f kerja, sehingga diharapkan tidak ada “frek bayangan” dari radio fm broadcast. Karena fk 70 sd. 88 maka fo : 59,3 sd. 77.3 Mc.
Dan jangan lupa untuk mengubah konfigurasi pin IC LC7265 supaya bekerja pada mode fk=fo + IF supaya display bisa menunjukkan dengan tepat.
Langkah-langkah dalam modifikasi :    untuk lebih jelasnya bisa dilihat di web di bwh sini
sebagian sumber:http://homebrew.co.tv/page2.php
